Détails du produit
Lieu d'origine: Chine
Nom de marque: JGPV
Numéro de modèle: A68Y-200
Conditions de paiement et d'expédition
Quantité de commande min: 1 jeu
Prix: USD49.9/pc - USD99.9
Détails d'emballage: Emballage de sécurité de boîtes en contreplaqué
Délai de livraison: 14 jours
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 1000 pièces par mois
Nom: |
soupape de sûreté |
Standard ou non standard: |
La norme |
Application du projet: |
Généraux |
Produit de fête: |
Valve de sécurité industrielle |
Objectif: |
protection contre surpression |
Type de support: |
L'eau, l'air, la vapeur et les milieux corrosifs |
Température de fonctionnement: |
Moins de 200 degrés Celsius |
Pression nominale: |
Température basse, moyenne et élevée |
Bateaux de fabrication: |
Le casting |
Taille du port: |
DN15 à DN80 |
Garantie de qualité: |
18 mois |
Nom: |
soupape de sûreté |
Standard ou non standard: |
La norme |
Application du projet: |
Généraux |
Produit de fête: |
Valve de sécurité industrielle |
Objectif: |
protection contre surpression |
Type de support: |
L'eau, l'air, la vapeur et les milieux corrosifs |
Température de fonctionnement: |
Moins de 200 degrés Celsius |
Pression nominale: |
Température basse, moyenne et élevée |
Bateaux de fabrication: |
Le casting |
Taille du port: |
DN15 à DN80 |
Garantie de qualité: |
18 mois |

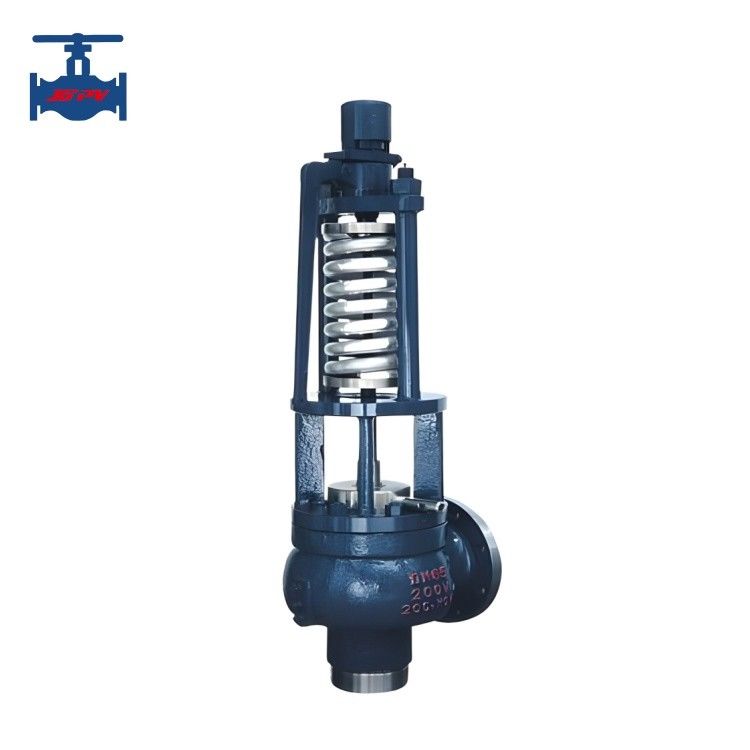

Valve de sécurité soudée à pleine capacité pour une utilisation à haute pression et à haute température
Introduction du produit:
La soupape de sécurité à pleine capacité est utilisée sur les équipements et les conduites à vapeur dans les grandes centrales thermiques comme dispositif de protection contre la surpression.Cette vanne présente les caractéristiques d'un coefficient de décharge élevé, une pression d'ouverture précise, une petite différence de pression d'ouverture et de fermeture, un bon étanchéité et un réglage facile.La soupape de sécurité de ressort à pleine capacité est l'un des principaux produits développés par notre sociétéIl peut être utilisé sur le tambour, la tête du superchauffeur, le réchauffeur et le récipient sous pression des chaudières de 220 t/h à 410 t/h assorties de 50000 KW et 100000 KW,pour empêcher une augmentation de la pression au-delà de la valeur admissible et assurer un fonctionnement sûr de l'unitéIl a été largement utilisé par les utilisateurs jusqu'à présent.
Paramètres techniques du produit:
| Modèle | Nom de la société | Pression de réglage du ressort | Température de fonctionnement | Application moyenne |
| A68Y-200 | 200 | ≤ 12,5 MPa | ≤425°C | Vapeur |
| A68Y-P54/100V: le système de régulation de la tension est utilisé pour la régulation de la tension. | P54/100V | ≤ 11,8 MPa | ≤ 540°C | Vapeur |
| Partie principale et matière première | |||||
| Modèle | Carrosserie et capot | Siège et disque | Tête et manche de guidage | Sélection | Le printemps |
| A68Y-200 | Le WCB | Acier inoxydable au chrome | Acier inoxydable au chrome | Soudage par revêtement en acier inoxydable au chrome d'alliage dur | Acier au chrome-vanadium de haute qualité |
| A68Y-P54/100V: le système de régulation de la tension est utilisé pour la régulation de la tension. | Acier au chrome, au molybdène et au vanadium | Acier inoxydable au chrome, au nickel, au titane | Acier inoxydable au chrome, au nickel, au titane | Soudage par revêtement d'acier inoxydable au chrome, au nickel, au titane et à l'acier inoxydable en alliage dur | Acier au chrome-vanadium de haute qualité |
Caractéristiques du produit:
1. Sede de vanne en forme de buse: conçu selon le principe de la buse de Lafarre, le débit de vapeur à la sortie du siège de vanne est supersonique, ce qui donne un coefficient d'émission élevé.La surface d'étanchéité du siège de la vanne est un plasma pulvérisé avec un alliage dur à base de cobalt, résistant à l'usure, à la corrosion et à une longue durée de vie.
2Le disque de soupape adopte une structure de compensation des contraintes thermiques, qui est divisée en deux parties: le disque de soupape et le disque de soupape chaude.Le but est d'utiliser pleinement la déformation thermique du disque de vanne pour obtenir l'étanchéitéLe disque de la soupape chaude est constitué d'une structure en forme de langue afin d'utiliser son petit effet élastique pour prévenir les fuites.
3Le ressort est un composant clé qui détermine les performances d'une soupape de sécurité.
4La tête de la tige de vanne et le joint du disque de la vanne sont soudés avec un alliage dur à base de cobalt, qui a une dureté élevée, une résistance à l'usure et une longue durée de vie.
