Valve hydraulique réglable de régulation de la pression différentielle

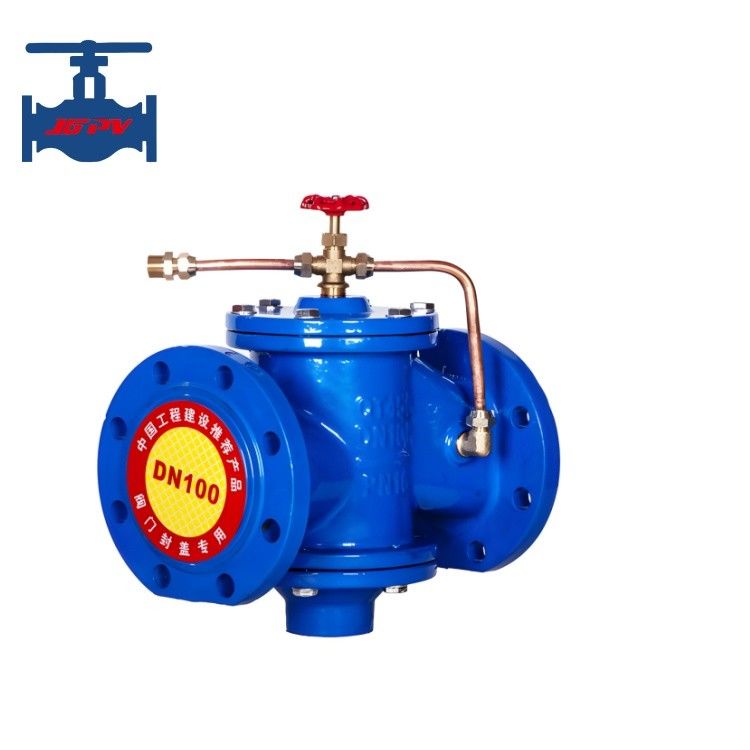

Valve réglable de régulation de la pression différentielle de connexion de flange en fer ductile

Introduction du produit:

La soupape réglable de régulation de la pression différentielle de la série ZY47F est une soupape d'équilibrage hydraulique qui maintient automatiquement une différence de pression constante.Le corps de la vanne est composé d'une vanne de régulation automatique à double canal qui peut changer la résistance de débit et d'un contrôleur séparé par un diaphragme en deux chambres indépendantesUne chambre est reliée à la conduite d'eau de retour et est installée sur la conduite d'eau de retour pendant l'utilisation.et sa puissance d'action provient de la variation de la différence de pression entre la pression d'alimentation P1 et la pression de retour P2Le régulateur est un comparateur de différence de pression, dont la différence de pression est sélectionnée en fonction de la résistance du système de chauffage contrôlé.et la force de réaction du ressort sur le côté de l'eau de retour est utilisée pour équilibrer la différence de pression entre l'eau d'approvisionnement et l'eau de retourLorsque certains utilisateurs du système de chauffage contrôlé ajustent la température ambiante, lorsque la résistance augmente ou diminue, la température ambiante augmente ou diminue.il provoquera un changement dans le débit de circulation jusqu'à ce que la pression des deux côtés du diaphragme est équilibrée, ce qui entraîne l'ajustement interne automatique du système de commande.

Paramètre technique du produit:

Caractéristiques du produit:

1La vanne réglable de régulation de la pression différentielle ne nécessite pas d'énergie externe, mais repose sur les variations de pression du milieu contrôlé pour un réglage automatique;
2La soupape a une structure à double résolution, avec une faible force de déséquilibre de la tige de soupape et une structure compacte qui peut maintenir une différence de pression constante dans le système contrôlé;

3Cette vanne permet l'auto-régulation interne du système contrôlé et peut réduire la fluctuation de la différence de pression du réseau externe;

4Cette vanne adopte une structure de régulation de pression sans pas avancée, avec un rapport de différence de pression réglable de 25:1;

5Cette vanne permet d'éliminer automatiquement la tête de pression résiduelle du réseau de pipelines et l'écart de débit causé par les fluctuations de pression.avec une différence de pression constante entre l'entrée et la sortie de l'utilisateur, et a pour fonction d'éliminer automatiquement les blocages.
