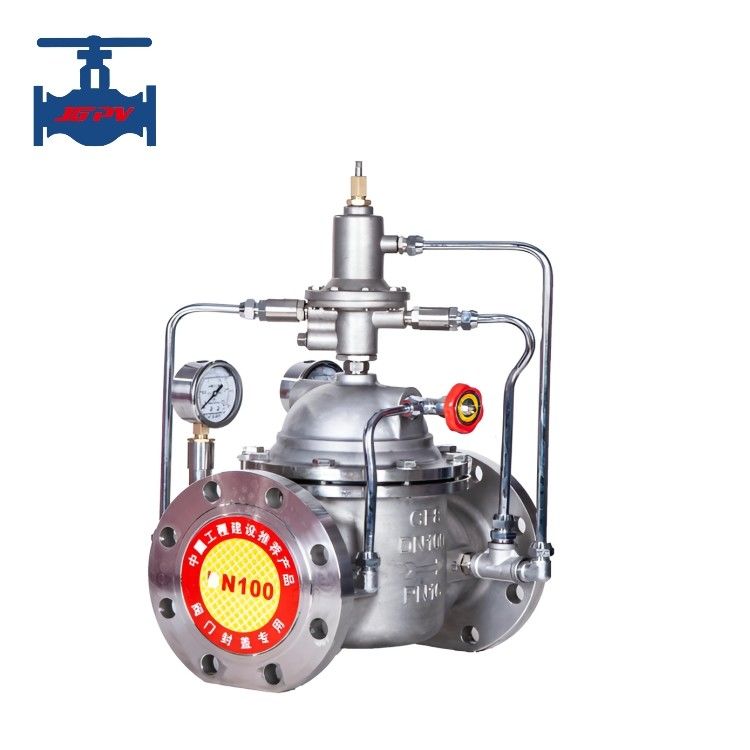

Valve de régulation différentielle de pression en acier inoxydable, valve de régulation d' équilibrage de contournement

Système de climatisation et de climatisation Utilisez une vanne de contrôle de l'équilibre de contournement différentiel de pression en acier inoxydable

Introduction du produit:
La soupape d'équilibrage de contournement de pression différentielle de la série 800X se compose d'une soupape principale, d'une soupape pilote de régulation de la pression différentielle, d'une soupape à aiguille, d'une soupape à bille, d'un microfiltre,et manomètre pour former un système de connexion de commande hydrauliquePar le biais d'une salle de contrôle spécialement conçue pour les vannes pilotes, le signal de changement de pression est comparé et le signal d'ouverture de la vanne principale est émis pour contrôler l'ouverture de la vanne principale.en contrôlant ainsi la différence de pression d'entrée et de sortie de la soupape principale à la valeur réglée.

Le principe de fonctionnement est que lorsque la différence de pression entre l'entrée et la sortie de la soupape principale change, la différence de pression entre le tuyau de raccordement A et le tuyau de raccordement B change,qui modifie l'ouverture de la soupape piloteLorsque la différence de pression est grande, l'ouverture de la vanne pilote est grande et la quantité d'eau déchargée par le tuyau C dans la salle de contrôle augmente.La pression dans la salle de contrôle de la soupape principale diminueLa différence de pression entre l'entrée et la sortie de la soupape principale diminue.si la différence de pression entre l'entrée et la sortie de la soupape principale diminue, l'ouverture de la soupape pilote diminue et la pression dans la salle de contrôle de la soupape principale augmente,poussant l'ouverture de la soupape principale à diminuer et augmentant la différence de pression de la soupape principaleCet effet de rétroaction négatif stabilise la différence de pression entre l'entrée et la sortie de la soupape principale à la valeur définie.L'ouverture de la vanne à aiguille et la pression du ressort de la vanne guide peuvent être utilisées pour régler la différence de pression entre l'entrée et la sortie de la vanne principale.

Ce produit utilise l'autogestion hydraulique et ne nécessite aucun autre dispositif ou source d'énergie.Il est facile à entretenir et est largement utilisé dans les réseaux d'approvisionnement en eau tels que les immeubles de grande hauteur et les zones résidentielles, ainsi que des projets d'approvisionnement en eau urbaine.


Paramètre technique du produit:

Caractéristiques du produit:
1Le corps de la vanne adopte le passage complet, conception simplifiée, faible résistance du fluide, grand débit.
2- double scellé entre le corps de la vanne, le capot, la connexion du cylindre du piston par le joint d'étanchéité et l'étanchéité de l'anneau d'étanchéité, sans fuite.
3Le corps de la vanne, un cylindre à piston, double orientation du piston, le mouvement est stable et fiable.
4L'ensemble du cylindre de piston en acier inoxydable, tous les pistons coulés, anneau d'étanchéité NBR, une combinaison parfaite pour prolonger considérablement la durée de vie.
