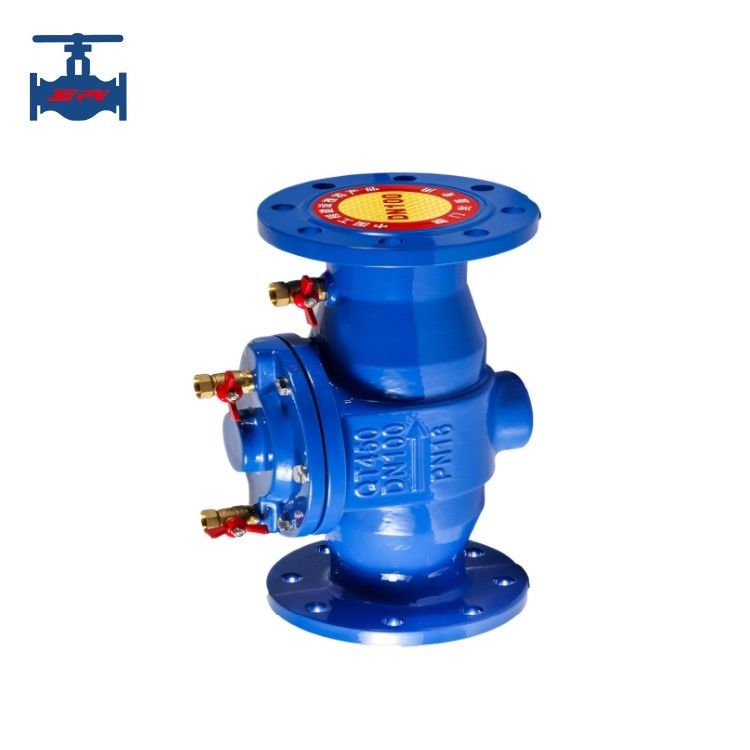

Compacte soupape hydraulique de contrôle de l'eau ductile fer à brides anti-retour

Préventif de contre-écoulement à flanche en fer ductile

Introduction du produit:

L'inhibiteur de reflux de la série DF41X est un dispositif combiné de commande hydraulique qui limite strictement le débit unidirectionnel d'eau dans les conduites.Sa fonction est d'empêcher le reflux moyen dans les conduites dans toutes les conditions de travail, afin d'éviter la pollution par le reflux.Le principe de fonctionnement de l'inhibiteur de reflux est d'utiliser le milieu pour circuler à travers la soupape de contrôle d'entrée et de réduire la pression due à la résistance mécanique et la perte de la tête de débit, de sorte que la pression est supérieure à la pression dans la chambre de la vanne de décharge.et la pression dans la partie supérieure du diaphragme est supérieure à la résistance dans la chambre de la vanne de décharge et le ressortLorsque la différence de pression entre la pression et la chambre de la vanne de décharge est inférieure à 0,02 MPa, la pression de la vanne de décharge est réduite de 0,02 MPa.le milieu est dans un état critique de refluxÀ ce moment, la pression dans la partie supérieure du diaphragme de la vanne de décharge est inférieure à la pression dans la chambre de la vanne de décharge et le ressort, et la vanne de décharge s'ouvre automatiquement,déchargement du milieu de reflux hors du tuyauEn même temps, une grande quantité d'air pénètre dans la chambre de soupape, formant une cloison d'air pour empêcher le reflux moyen.Lorsque la pression de l'eau dans le réseau de pipelines derrière la vanne dépasse la pression de l'eau à l'extrémité avant de la vanne, si la deuxième soupape de freinage unidirectionnelle est bien scellée et que l'eau ne revient pas, la soupape de drainage se ferme et ne libère pas d'eau.la soupape de vidange s'ouvre pour vider et libérer la pression.


Paramètre technique du produit:

Caractéristiques du produit:

1. L'interrupteur de reflux de la série DF41X adopte le principe de réduction de la pression pour obtenir une faible résistance, la perte réelle d'eau pendant le fonctionnement normal à un débit économique n'est que de 1,8 à 2,5 mètres.
2La valve de freinage indépendante à deux étages a une faible résistance de débit, peut s'ouvrir et se fermer,et peut prévenir les dommages à la vanne et à la conduite causés par une augmentation soudaine de la contre-pressionIl a une fonction silencieuse.
3La pression de décharge de la vanne de vidange est réglable, avec peu d'interférence des fluctuations des conduites, et une ouverture et une fermeture fiables.
4La conception de membranes doubles permet d'éviter la pollution par le reflux causée par des dommages à la membrane.
5La structure de la cloison d'air avec deux canaux d'entrée et de sortie garantit que l'admission et le drainage dans la chambre de séparation ne s'affectent pas mutuellement.et il n'y a pas de problème de mauvais drainage ou de mauvais drainageIl peut limiter la possibilité de reflux d'eau sous pression ou de reflux de siphon.
6Le système de contrôle des conduites intégré évite le danger que les conduites de contournement exposées soient facilement volées et endommagées et peut empêcher les gens de les utiliser pour l'empoisonnement et d'autres activités destructrices..Il est également esthétique à utiliser.
7. peut être testé et réparé en ligne.
