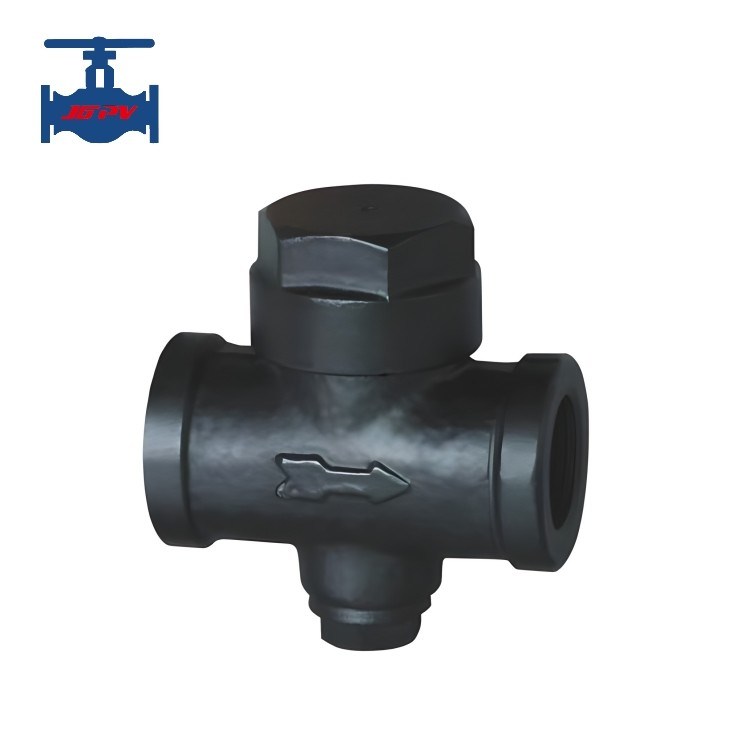

Trappe à vapeur de type thermodynamique ASTM A216-WCB pour l'utilisation dans les tuyaux à vapeur

Introduction du produit:

La soupape de capture de vapeur thermodynamique de type disque est basée sur le principe de la thermodynamique, en utilisant les différentes caractéristiques de la thermodynamique de la vapeur et du condensat.En raison des débits et des volumes différents de vapeur et de condensat passant par le trou de soupape, provoque des variations de pression dynamiques et statiques de l'énergie cinétique et de l'énergie potentielle, entraînant des variations de la différence de pression entre les parties supérieure et inférieure de la plaque de vanne,conduire la plaque de vanne pour ouvrir et fermer le trou du siège de la vanneLes soupapes de capture de vapeur de type disque sont largement utilisées dans les conduites principales de vapeur, les conduites de traçage thermique, les volutes de jaquette,et divers petits équipements à vapeur.

Le piège à vapeur thermodynamique est une soupape de vidange très robuste et facile à utiliser.comme indiqué dans le schéma de vue d'ensembleLe seul élément mobile est un disque situé sur l'avion à l'intérieur de la salle de contrôle.
Pendant la phase de démarrage, en raison de la pression, le disque est soulevé,et l'eau et l'air condensés passent par le siège intérieur de la vanne et sont déchargés des trois petits trous à la sortie externe à travers la partie inférieure du disque.
Il y a une plaque de soupape mobile à l'intérieur de la soupape d'évacuation thermique, qui est à la fois un composant sensible et un composant actionnant.Selon les différents principes thermodynamiques des changements de débit et de volume de la vapeur et de l'eau condensée qui passent à travers, différentes différences de pression sont générées au-dessus et au-dessous de la plaque de vanne pour pousser la plaque de vanne à ouvrir et fermer la vanne.et le degré de sous-refroidissement est de 8 °C à -15 °C.

Composant du produit et performances:

Produit l'application:

1Cette soupape a une structure robuste, un poids léger, un petit volume et une large plage de pression, sans avoir besoin d'aucun réglage.

2Équipé d'un dispositif de décharge d'air, il peut rapidement éliminer l'air initial et assurer un fonctionnement pneumatique rapide.

3Il peut résister à la vapeur surchauffée, a une bonne résistance au gel et l'installation n'est pas restreinte, ce qui peut fonctionner normalement.
