Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                Vanne papillon à triple excentration pour vapeur, Vanne papillon à garniture métallique, Vanne papillon pour eau et huile


Application::	Général	Certificat::	ISO9001, ISO14001
Type moyen::	Eau, vapeur et pétrole, etc.	Connexion::	Fileté / à brides / soudé
Standard ou non standard::	Standard	Voie d'écoulement::	Bidirectionnel
Actionnement::	Manuel, électrique, pneumatique, automatique	Performances d'étanchéité::	Scellage
Température de travail::	Température normale et température élevée	Application de pression::	pression normale
Garantie de qualité::	18 mois

Application::	Général
Certificat::	ISO9001, ISO14001
Type moyen::	Eau, vapeur et pétrole, etc.
Connexion::	Fileté / à brides / soudé
Standard ou non standard::	Standard
Voie d'écoulement::	Bidirectionnel
Actionnement::	Manuel, électrique, pneumatique, automatique
Performances d'étanchéité::	Scellage
Température de travail::	Température normale et température élevée
Application de pression::	pression normale
Garantie de qualité::	18 mois

Vanne papillon à triple excentration et garniture métallique pour eau, huile et vapeur

Vanne papillon à triple excentration à joint dur en métal

En vedette : Vanne papillon à triple excentration à joint dur en métal

Attributs du produit

Attribut	Valeur
Application :	Général
Certificat :	ISO9001, ISO14001
Type de fluide :	Eau, vapeur et huile, etc.
Raccordement :	Fileté / À bride / Soudé
Standard ou non standard :	Standard
Sens d'écoulement :	Bidirectionnel
Actionnement :	Manuel, électrique, pneumatique, automatique
Performance d'étanchéité :	Étanchéité
Température de fonctionnement :	Température normale et haute température
Application de la pression :	Pression normale
Garantie de qualité :	18 mois

Présentation du produit

La vanne papillon à triple excentration à joint dur en métal est dotée d'un corps de vanne et d'une conception de siège de vanne intégrés, avec la surface d'étanchéité soudée par recouvrement à l'aide de matériaux en alliage résistant à la température et à la corrosion. Une bague d'étanchéité souple multicouche est fixée sur le papillon. Par rapport aux vannes papillon traditionnelles, cette conception offre une résistance supérieure aux hautes températures, un fonctionnement sans effort et une ouverture/fermeture sans frottement. L'étanchéité s'améliore avec l'augmentation du couple pendant la fermeture, améliorant les performances et prolongeant la durée de vie. Largement utilisée dans les industries du pétrole, de la chimie, de la métallurgie et de l'hydroélectricité.

Paramètres techniques

Paramètre	Spécification
Diamètre nominal (DN)	50～1200mm
Pression nominale (PN)	0.6～4.0MPa
Test de pression (MPa)	Test de résistance (eau) : 0,9～6,0 MPa Test d'étanchéité : 0,66～4,4 MPa
Pièces principales	Corps : Acier au carbone, acier inoxydable, acier allié Disque : Acier au carbone, acier inoxydable, acier allié Tige : 2Cr13 Garniture : PTFE, graphite flexible Étanchéité : Acier inoxydable, PTFE, Alliage dur
Température de fonctionnement	-40～570℃
Application du fluide	Eau, huile, vapeur, milieux corrosifs acides et alcalins
Mode de raccordement	Plaquette et bride
Méthode d'entraînement	Levier, roue et vis sans fin, actionneurs pneumatiques et électriques

Caractéristiques du produit

La structure à triple excentration à joint dur minimise l'usure entre le siège de vanne et le papillon, avec une étanchéité qui se resserre à la fermeture.
La bague d'étanchéité en acier inoxydable combine les avantages de l'étanchéité dure en métal et de l'étanchéité élastique, offrant d'excellentes performances à basse et haute température, ainsi qu'une résistance à la corrosion et une longue durée de vie.
La surface d'étanchéité du papillon est soudée par recouvrement avec un alliage dur pour une résistance supérieure à l'usure et une durabilité.
Les papillons de grande taille sont dotés d'une structure en treillis pour une résistance élevée, une surface d'écoulement maximale et une résistance minimale à l'écoulement.
Disponible avec une fonctionnalité d'étanchéité bidirectionnelle, installable dans n'importe quelle orientation sans restrictions de direction d'écoulement du fluide.

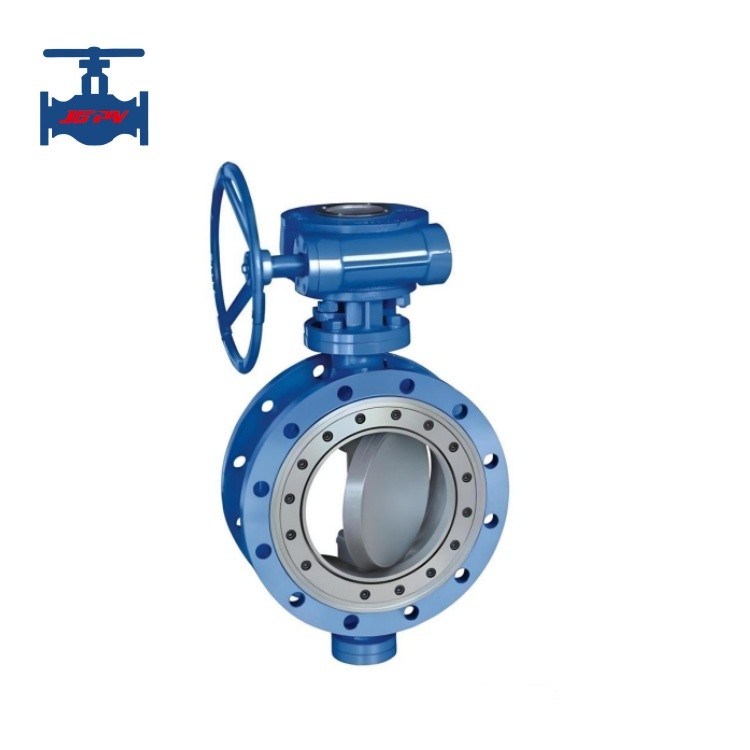

Images du produit
