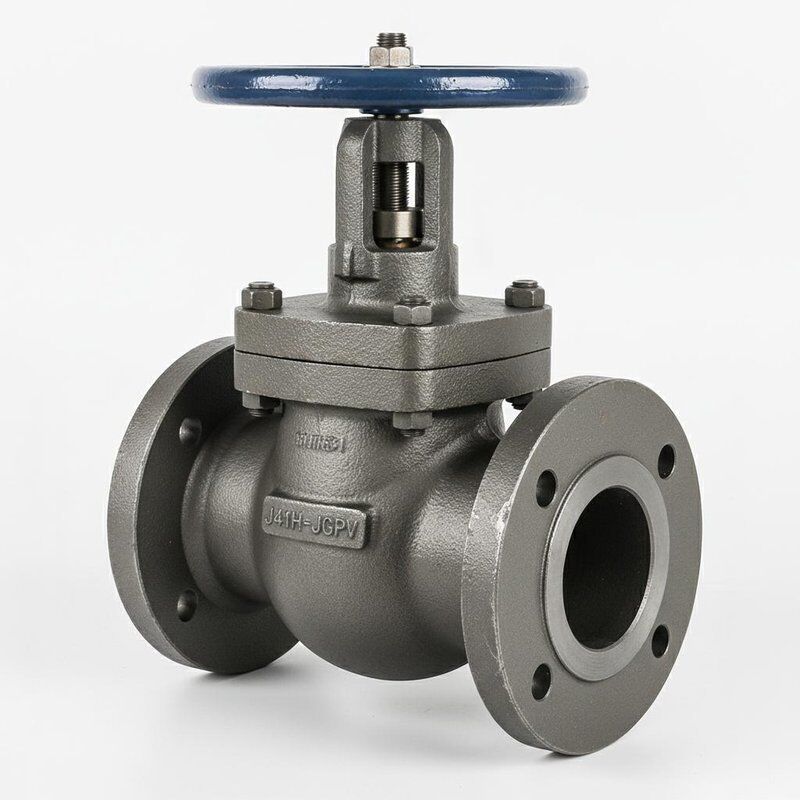

Vanne d'arrêt à soupape globique en fonte standard à brides, avec taille de port DN15-DN600 et garantie de 18 mois

Valve à globe en acier coulé WCB à brides pour les applications dans les conduites d'eau, de vapeur et de pétrole

Les soupapes à globe, également appelées soupapes de coupure, appartiennent à la catégorie des soupapes d'étanchéité forcée: l'axe de la soupape à globe est perpendiculaire à la surface d'étanchéité du siège de la soupape,fonctionnant en faisant monter et descendre la bobine. Le composant d'ouverture et de fermeture est un disque en forme de bouchon qui se ferme contre un plan ou une surface cônique, se déplaçant linéairement le long de la ligne centrale du siège.

Lorsque la vanne est fermée, une pression doit être exercée sur le disque pour forcer la surface d'étanchéité afin d'éviter les fuites.Lorsque le débit atteint son maximum, la vanne est complètement ouverte, la position de pleine ouverture étant déterminée par la course du disque de la vanne.

Les soupapes à globe présentent des cycles d'ouverture/fermeture de course relativement courts avec une fonction de coupure fiable.La relation proportionnelle entre l'ouverture du siège de la vanne et la course du disque les rend idéales pour la régulation du débit dans la plupart des systèmes de débit des supports. Disponible dans diverses configurations pour répondre aux besoins des industries pétrochimiques, électriques, métallurgiques, de la construction urbaine et chimiques.

• Structure plus simple que les vannes à porte avec une seule surface d'étanchéité sur le corps et le disque de la vanne, offrant une excellente technologie de fabrication et une maintenance facile
• Moins de déplacement du disque pendant le processus de fermeture complète avec une hauteur relativement compacte par rapport aux vannes de porte
• Petite hauteur d'ouverture pendant le fonctionnement (généralement 1/4 du diamètre du canal du siège de la vanne) avec action de coupe fiable et régulation facile du débit
• Durée de vie prolongée sans contact entre le siège et les surfaces d'étanchéité du disque en état ouvert, minimisant l'usure et les rayures
• Flux unidirectionnel des supports avec des exigences d'installation directionnelle et une longueur de structure plus longue que les vannes de sortie
• Un couple d'ouverture/fermeture plus élevé avec un fonctionnement rapide difficile en raison d'une trajectoire de débit tortueuse et d'une résistance importante du débit du fluide
• Lorsque des supports pénètrent par le disque de soupape inférieur, la force de fonctionnement doit surmonter le frottement de la tige/de l'emballage et la poussée de pression moyenne
• Une force de fermeture plus élevée que la force d'ouverture nécessite un diamètre de tige plus grand pour éviter les défaillances de flexion
