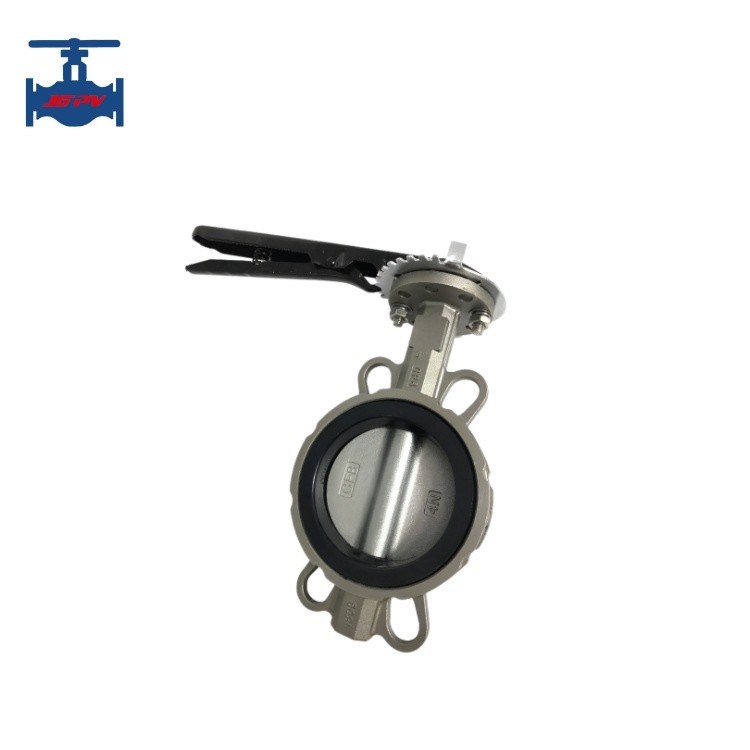

Vanne papillon à axe central (vanne papillon concentrique)

Détails du produit

Place of Origin: China

Conditions de paiement et d'expédition

Minimum Order Quantity: 1set

Packaging Details: Plywood box safety packing

Delivery Time: 14 days

Payment Terms: L/C,Western Union,T/T

Supply Ability: 100pcs per month

Obtenez le meilleur prix

Détails du produit

Description du produit

Mettre en évidence:

Application::	General	Medium Type::	Water, steam and oil etc.
Mounting Type::	Direct Mount	Standard Or Non-Standard::	Standard
Flow way::	Two way	Actuation::	Manual, Electric, Pneumatic,Automatic
Sealing Performance::	Sealing	Working Temperature::	Normal Temperature And High Temperature
Pressure Application::	Normal Pressure	Quality Warranty::	18 Months

Application::	General
Medium Type::	Water, steam and oil etc.
Mounting Type::	Direct Mount
Standard Or Non-Standard::	Standard
Flow way::	Two way
Actuation::	Manual, Electric, Pneumatic,Automatic
Sealing Performance::	Sealing
Working Temperature::	Normal Temperature And High Temperature
Pressure Application::	Normal Pressure
Quality Warranty::	18 Months

Vanne papillon à axe central (vanne papillon concentrique)

Les points forts:Valve à papillon en ligne centrale (valve à papillon concentrique)

Introduction du produit:

La soupape papillon à joints mous de ligne moyenne est la soupape papillon conventionnelle préférée pour les pipelines.caractéristiques de débit presque droitCette valve peut être utilisée pour couper les supports et également pour réguler le débit des supports utilisés.Son dispositif d'actionnement peut être fabriqué selon les exigences de l'utilisateur, soit sous forme manuelle, électrique, pneumatique ou autre. Différents matériaux sont sélectionnés et des anneaux d'étanchéité de différents matériaux sont fournis.La vanne est applicable à différents supports et conditions de travail et rend le coût et la performance pour atteindre la meilleure correspondance.

Paramètres techniques du produit:

Diamètre nominal DN (mm)		40 à 150
Précipitation nominale PN (MPa)		1.0 à 1.6
Pression d'essai (MPa)	Résistance (eau)	1.5 à 2.4
Pression d'essai (MPa)	Envelopper (eau)	1.1 à 1.76
Principaux composants	Corps de soupape	HT200
	Disque	Le nombre de points de contrôle
	Siège	NBR
	Éléments de roulement	2Cr13
Température de fonctionnement		≤ 80°C
Adapté au milieu		Eau et pétrole
Connexion		Type de gaufre

Caractéristiques du produit:

1.compact et portable, facile à enlever et à entretenir, et peut être installé en n'importe quelle position;

2Ses caractéristiques de débit ont tendance à être linéaires et il a de bonnes performances de régulation;

3. structure simple, compacte, couple de fonctionnement réduit et ouverture rapide par rotation de seulement 90 degrés;

4. Le point de fuite interne est éliminé en connectant la plaque de vanne à la tige de vanne sans broche;

5.L'enceinte de la plaque de vanne est faite en boule pour améliorer les performances d'étanchéité et prolonger la durée de vie de la vanne, et il y a zéro fuite après que la vanne a été ouverte et fermée pendant 50,000 fois sous pression;6L'élément d'étanchéité peut être remplacé et convient à la boîte d'étanchéité bidirectionnelle.

6Le disque papillon peut être peint comme demandé.

7La soupape peut être une bride ou une plaquette.

8La motivation peut être la poignée, la soupape pneumatique et la soupape électrique.
