Vanne papillon pneumatique pour plaquette en acier inoxydable

Détails du produit

Place of Origin: China

Conditions de paiement et d'expédition

Minimum Order Quantity: 1set

Packaging Details: Plywood box safety packing

Delivery Time: 14 days

Payment Terms: L/C,T/T,Western Union

Supply Ability: 100pcs per month

Obtenez le meilleur prix

Détails du produit

Description du produit

Mettre en évidence:

Application::	General	Medium Type::	Water, steam and oil etc.
Mounting Type::	Direct Mount	Standard Or Non-Standard::	Standard
Flow way::	Two way	Actuation::	Manual, Electric, Pneumatic,Automatic
Sealing Performance::	Sealing	Working Temperature::	Normal Temperature And High Temperature
Pressure Application::	Normal Pressure	Quality Warranty::	18 Months

Application::	General
Medium Type::	Water, steam and oil etc.
Mounting Type::	Direct Mount
Standard Or Non-Standard::	Standard
Flow way::	Two way
Actuation::	Manual, Electric, Pneumatic,Automatic
Sealing Performance::	Sealing
Working Temperature::	Normal Temperature And High Temperature
Pressure Application::	Normal Pressure
Quality Warranty::	18 Months

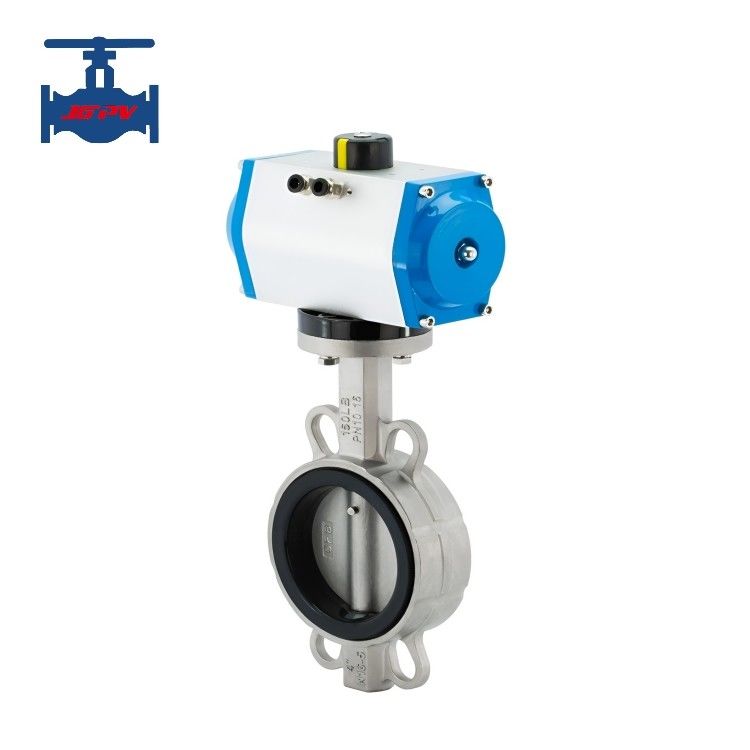

Vanne papillon pneumatique pour plaquette en acier inoxydable

Les points forts: Valve à papillon pneumatique à plaquette en acier inoxydable

Introduction du produit:

Dans le canal cylindrique du corps de la soupape papillon, le disque papillon en forme de disque tourne autour de l'axe à un angle compris entre 0° et 90°. Lorsqu'il est tourné à 90°, la soupape est complètement ouverte.Il est relié entre deux brides de pipeline par des boulons à double extrémité, doté d'une structure simple, de petites dimensions, de poids léger et composé de seulement quelques composants, il peut en outre être rapidement ouvert ou fermé avec une rotation de 90° pour un fonctionnement facile,alors que la soupape papillon à rouleaux électriques a d'excellentes caractéristiques de contrôle du fluideLorsque la soupape papillon est en position entièrement ouverte, l'épaisseur du disque papillon est la seule résistance pour le milieu qui traverse le corps de la soupape.Donc la chute de pression générée par cette soupape papillon électrique de type lug est très faible, ayant ainsi de bonnes caractéristiques de contrôle du débit.Les soupapes papillon ont deux types d'étanchéité: un joint élastique et un joint métallique.Ils sont largement utilisés non seulement dans les industries générales telles que le pétrole, le traitement des gaz, des produits chimiques et de l'eau, mais aussi dans les systèmes d'eau de refroidissement des centrales thermiques.

Paramètres techniques du produit:

Diamètre nominal DN (mm)		50 à 1200
Précipitation nominale PN (MPa)		0.6Je ne sais pas.4.0
Pression d'essai (MPa)	Résistance (eau)	0.9Je ne sais pas.6.0
Pression d'essai (MPa)	Envelopper (eau)	0.66Je ne sais pas.4.4
Principaux composants	Corps	Acier inoxydableAcier au carbone/acier allié
	plaque de soupape	Acier inoxydableAcier au carbone/acier allié
	écoulement de la soupape	Acier inoxydable 2Cr13
	Emballage	PTFE, graphite souple
	L'axe	Acier inoxydable, PTFE, carbure cimenté
Température de fonctionnement		-40 ̊570°C
Adapté au milieu		L'eau, l'huile, la vapeur, l'acide et l'alcali et autres milieux corrosifs

Caractéristiques du produit:

La soupape papillon pneumatique adopte une structure en ligne centrale avec une fonction d'étanchéité qui se serre à mesure qu'elle se ferme, assurant ainsi des performances d'étanchéité fiables.
La paire d'étanchéité est en acier inoxydable et en caoutchouc résistant à l'huile NBR, ce qui garantit une longue durée de vie.
L'anneau d'étanchéité en caoutchouc peut être placé soit sur le corps de la vanne, soit sur le disque papillon, en s'adaptant à des supports aux caractéristiques différentes pour le choix de l'utilisateur.
Le disque papillon est doté d'une structure de cadre, offrant une résistance élevée, une grande surface de débit et une faible résistance au débit.
Le revêtement d'émail global empêche efficacement la corrosion.
La soupape papillon pneumatique à plaquette a une fonction d'étanchéité bidirectionnelle, permettant l'installation dans n'importe quelle direction sans restriction de la direction du débit du média ou de la position spatiale.
La soupape pneumatique papillon à douce étanchéité est dotée d'une structure unique qui lui permet d'être flexible, d'économiser du travail et de fonctionner de façon pratique.
