Mettre en évidence:
Application:: |
General |
Medium Type:: |
Water, steam and oil etc. |
Mounting Type:: |
Direct Mount |
Standard Or Non-Standard:: |
Standard |
Flow way:: |
Two way |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
Sealing Performance:: |
Sealing |
Working Temperature:: |
Normal Temperature And High Temperature |
Pressure Application:: |
Normal Pressure |
Quality Warranty:: |
18 Months |

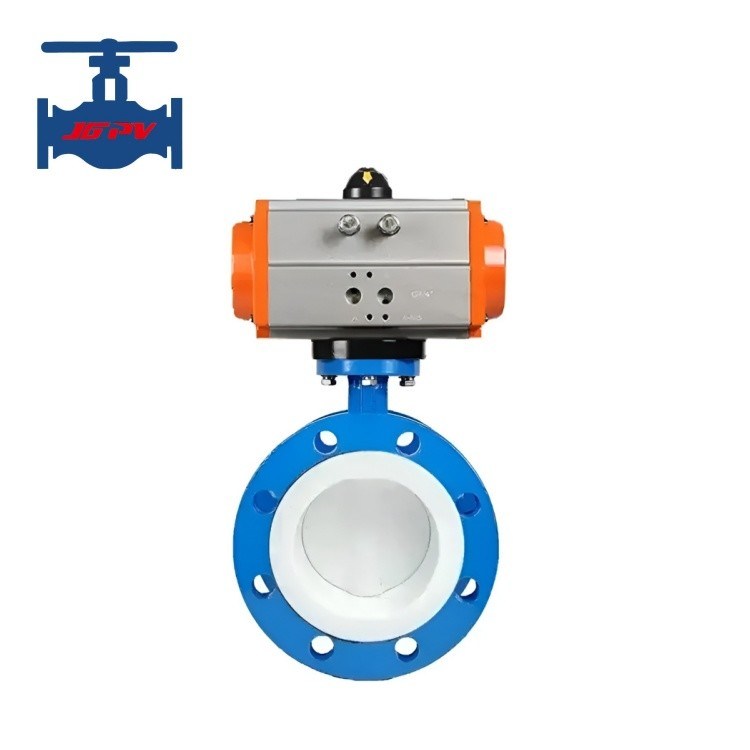

Les points forts: Valve à papillon pneumatique à étanchéité douce
Introduction du produit:
Les soupapes papillon à étanchéité douce, comme composants utilisés pour obtenir le contrôle d'allumage et de régulation du débit dans les systèmes de pipelines, ont été largement appliquées dans de nombreux domaines tels que le pétrole, la chimie, la métallurgie,Dans les technologies de soupape papillon existantes, la plupart des types d'étanchéité adoptent des conceptions structurelles avec des matériaux d'étanchéité tels que le caoutchouc et le polytétrafluoroéthylène.ils ne conviennent pas aux industries nécessitant une résistance à haute température, résistance à haute pression, résistance à la corrosion et résistance à l'usure.
Un type relativement avancé est la soupape papillon à triple eccentricité métallique, où le corps et le siège de la soupape sont des composants intégrés.La surface d'étanchéité du siège de la vanne est recouverte de matériaux en alliage résistant à la température et à la corrosion par soudage de surface. des anneaux d'étanchéité à plusieurs couches sont fixés sur le disque de la vanne.fonctionnement léger, ouverture/fermeture sans friction, compensation de l'étanchéité grâce à un couple accru du mécanisme de transmission lors de la fermeture, amélioration des performances d'étanchéité et prolongation de la durée de vie.
Paramètres techniques du produit:
|
Diamètre nominal DN (mm)
|
50 à 1200
|
|
Précipitation nominale PN (MPa)
|
0.6Je ne sais pas.4.0
|
|
Pression d'essai (MPa)
|
Résistance (eau)
|
0.9Je ne sais pas.6.0
|
|
Envelopper (eau)
|
0.66Je ne sais pas.4.4
|
|
Principaux composants
|
Corps
|
Acier inoxydableAcier au carbone/acier allié
|
|
plaque de soupape
|
Acier inoxydableAcier au carbone/acier allié
|
|
écoulement de la soupape
|
Acier inoxydable 2Cr13
|
|
Emballage
|
PTFE, graphite souple
|
|
L'axe
|
Acier inoxydable, PTFE, carbure cimenté
|
|
Température de fonctionnement
|
-40 ̊570°C
|
|
Adapté au milieu
|
L'eau, l'huile, la vapeur, l'acide et l'alcali et autres milieux corrosifs
|
Caractéristiques du produit:
1. conception double excentrique avec joint dynamique d'auto-rétrécissement: la pression d'étanchéité augmente à mesure que la vanne se ferme, ce qui assure
fiabilité sous haute pression et à grande vitesse.
2. acier inoxydable combiné avec du caoutchouc nitrile résistant aux huiles pourétanchéité: haute résistance, résistance à la corrosion, résistance à l'huile,
anti-âge et durable.
3. L'anneau d'étanchéité en caoutchouc peut être installé sur le corps ou le disque de la vanne, s'adaptant aux différentes caractéristiques des supports pour une utilisation polyvalente
les applications.
4Le disque structuré en cadre équilibre la résistance et la légèreté: un large débit réduit la résistance, économise de l'énergie et
améliore l'efficacité du débit.
5. revêtement général en émail cuit pour la protection contre la corrosion; le siège étanche à changement rapide permet une adaptation facile à divers
Les médias.
6L'étanchéité bidirectionnelle permet l'installation sans restriction de la direction ou de l'orientation du débit, idéal pour une installation flexible dans des conditions de
des réseaux de tuyauterie complexes.
7La conception mécanique ergonomique réduit le couple de fonctionnement de plus de 30%, assurant un fonctionnement précis et en douceur pour les commandes manuelles et automatisées, avec une efficacité de maintenance élevée.
