Détails du produit
Lieu d'origine: Chine
Nom de marque: JGPV
Numéro de modèle: Le numéro de série VQ347F-16P
Conditions de paiement et d'expédition
Quantité de commande min: 1 jeu
Prix: USD119.9/Set to USD9999.9/Set
Détails d'emballage: Emballage de sécurité de boîtes en contreplaqué
Délai de livraison: 14 jours
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 1000 pièces par mois
Standard ou non standard: |
La norme |
Application du projet: |
Généraux |
Construction: |
Boule fixe montée sur un trépied |
Température de fonctionnement: |
Température normale et haute |
Application de la pression: |
Basse et haute pression |
Application moyenne: |
Huile de vapeur d'eau et milieux corrosifs |
Taille du port: |
DN50 à DN800 |
Connexion: |
Connexion de bride |
Garantie de qualité: |
18 mois |
norme d'essai: |
Test de résistance, test d'étanchéité et autres besoins du client |
Nom: |
Valve à bille fixe montée sur un trépied |
Nom: |
robinet à tournant sphérique d'extrémité de bride |
Standard ou non standard: |
La norme |
Application du projet: |
Généraux |
Construction: |
Boule fixe montée sur un trépied |
Température de fonctionnement: |
Température normale et haute |
Application de la pression: |
Basse et haute pression |
Application moyenne: |
Huile de vapeur d'eau et milieux corrosifs |
Taille du port: |
DN50 à DN800 |
Connexion: |
Connexion de bride |
Garantie de qualité: |
18 mois |
norme d'essai: |
Test de résistance, test d'étanchéité et autres besoins du client |
Nom: |
Valve à bille fixe montée sur un trépied |
Nom: |
robinet à tournant sphérique d'extrémité de bride |

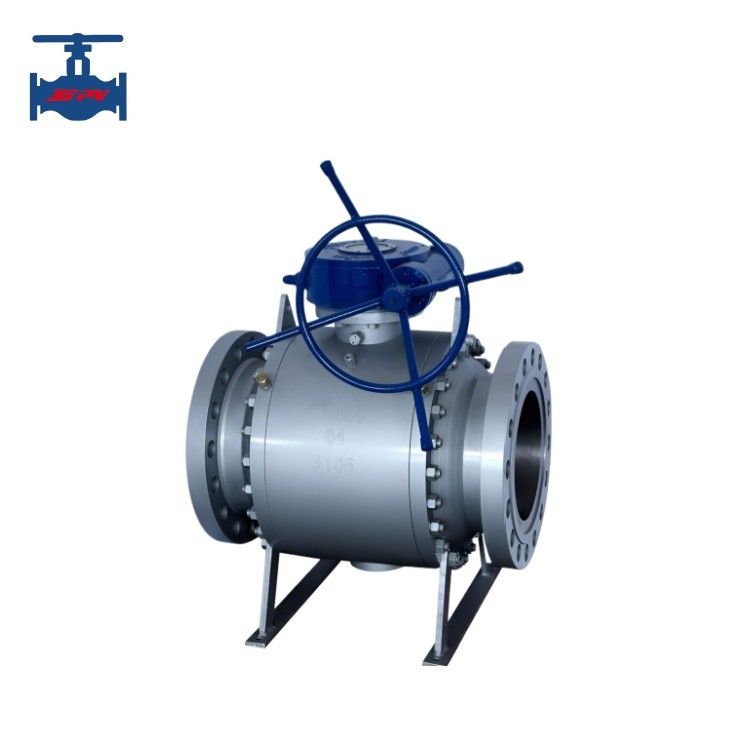

Acier moulé en acier inoxydable engrenage à ver à trunnion monté soupape à bille fixe
Introduction du produit:
La soupape à bille fixe montée sur trunnion est une nouvelle génération de soupape à bille haute performance, adaptée aux conduites à longue distance et aux conduites industrielles générales.et résistance aux environnements hostiles ont été spécialement prises en considération dans la conception, ce qui le rend adapté à divers supports corrosifs et non corrosifs.
Par rapport aux soupapes à bille flottantes, pendant le fonctionnement, toute la force générée par la pression du fluide devant la soupape sur la bille est transmise au roulement,qui ne fera pas bouger la boule vers le siège de la vannePar conséquent, le siège de la vanne ne supportera pas une pression excessive, ce qui rend le couple de la vanne à bille fixe et la déformation du siège de la vanne, la performance d'étanchéité est stable,et la durée de vie est longue.
La soupape à bille fixe montée sur le trépied est adaptée aux situations de haute pression et de grand diamètre.réalisation de l'étanchéité en amontChaque soupape a deux sièges qui peuvent être scellés dans chaque sens, de sorte qu'il n'y a pas de restriction de débit pendant l'installation et il est bidirectionnel.
Paramètres techniques du produit:
| Diamètre nominal DN (mm) | DN50 à DN800 | |
| Précipitation nominale PN (MPa) | 1.6 à 6.4 | |
| Pression d'essai (MPa) | Résistance (eau) | 2.4 à 9.6 |
| Envelopper (eau) | 1.76 à 7.04 | |
| Principaux composants | Corps de soupape | Acier fondu et acier inoxydable |
| Une balle. | d'acier inoxydable | |
| Siège | Sceaux souples / sceaux durs | |
| Éléments de roulement | d'acier inoxydable | |
| Température de fonctionnement | 120°C à 300°C°C | |
| Adapté au milieu | Eau, vapeur, huile et matières corrosives | |
| Connexion | Les extrémités de la bride | |
| Direction du débit | Bi-directionnel | |
| Méthode à propulsion | Les engins à ver, les actionneurs pneumatiques et électriques | |
Caractéristiques du produit:
1- Facilité d'utilisation: la boule est supportée par des roulements supérieurs et inférieurs,réduire le frottement et éliminer le couple excessif causé par l'énorme charge d'étanchéité formée par la pression d'entrée poussant la bille et le siège d'étanchéité.
2- Des performances d'étanchéité fiables: l'anneau d'étanchéité PTFE est intégré au siège de la vanne en acier inoxydable,et le siège de soupape en métal est équipé d'un ressort à l'extrémité pour assurer une force de pré-serrage suffisante de l'anneau d'étanchéitéLorsque la surface d'étanchéité de la vanne est usée pendant l'utilisation, la vanne continue d'assurer de bonnes performances d'étanchéité sous l'action du ressort.
3- Structure ignifugée: Afin d'éviter la survenue d'une chaleur ou d'un incendie soudains susceptibles de provoquer une combustion de l'anneau d'étanchéité en polytétrafluoroéthylène et une fuite importante,et allumez le feu, un anneau d'étanchéité ignifugé est installé entre la sphère et le siège de la vanne.l'anneau d'étanchéité du siège de vanne est rapidement poussé sur la sphèreL'essai de résistance au feu répond aux exigences des normes APl6FA et APl607.
