Mettre en évidence:
Applications à pression normale soupape à bille
, Valve à billes manuelle à deux pièces
, Robinet à tournant sphérique interne de fil
Application:: |
General |
Medium Type:: |
Water, steam and oil etc. |
Mounting Type:: |
Direct Mount |
Standard Or Non-Standard:: |
Standard |
Flow way:: |
two way |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
Sealing Performance:: |
Sealing |
Working Temperature:: |
Normal Temperature And High Temperature |
Pressure Application:: |
Normal Pressure |
Quality Warranty:: |
18 Months |

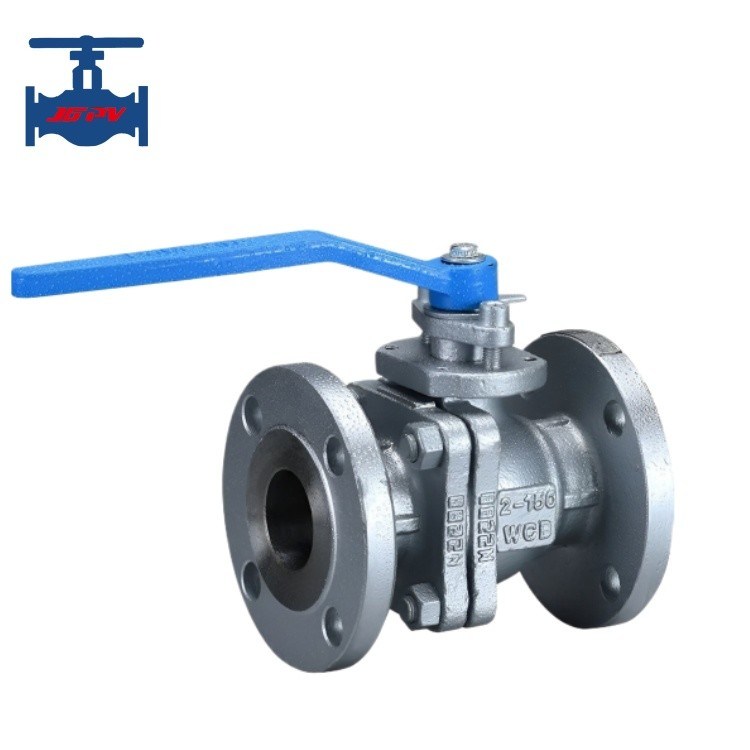

Ventilateur à billes à fil interne à deux pièces à entraînement manuel à pression normale
Les points forts: Valve à bille à fil interne à engrenage manuel à deux pièces
Introduction du produit:
La structure d'une soupape à bille à filetage interne en deux pièces est principalement composée de composants tels que le corps de la soupape, la boule de soupape,
Parmi eux, le corps de la valve est composé de deux hémisphères, reliés par des fils dans leAu milieu.
La boule de soupape est sphérique et peut tourner à l'intérieur du corps de la soupape pour obtenir un contrôle d'allumage/arrêt.
connecte la boule de soupape et la poignée, contrôlant l'ouverture et la fermeture de la boule de soupape par la rotation de la poignée.
Le siège de la vanne est un joint d'étanchéité pour la boule de la vanne, qui assure les performances d'étanchéité de la vanne.
Paramètres techniques du produit:
|
Diamètre nominal DN(mm)
|
15 à 100
|
|
Pression nominaleNom de la société (MPa)
|
1.6
|
|
Pression d'essai(MPa)
|
Résistance (eau)
|
2.4
|
|
Envelopper (eau)
|
1.76
|
|
Principaux composants
|
Corps
|
Les produits de base doivent être présentés dans la boîte à outils.
|
|
Boule de soupape
|
Acier inoxydableAcier au carbone
|
|
Siège
|
PTFE
|
|
Emballage
|
Graphite souple
|
|
L'axe
|
2Cr13
|
|
La poignée
|
Fer ductile
|
|
Température de fonctionnement
|
≤150°C
|
|
Adapté au milieu
|
Eau, huile, vapeur
|
Caractéristiques du produit:
1- faible résistance au fluide, avec un coefficient de résistance équivalent à celui d'une section de tuyau de même longueur.
2Structure simple, petit volume et poids léger.
3. serré et fiable. Actuellement, le plastique est largement utilisé comme matériau de surface d'étanchéité pour les vannes à billes, offrant un bon étanchéité
Il est également largement utilisé dans les systèmes sous vide.
4Facile à utiliser et rapide à ouvrir/fermer, ne nécessitant qu'une rotation de 90° de l'ouverture complète à l'ouverture complète
Je vous en prie.
5Les soupapes à billes ont une structure simple et les anneaux d'étanchéité sont généralement amovibles, ce qui rend les soupapes à billes plus performantes.
le démontage et le remplacement sont relativement faciles.
