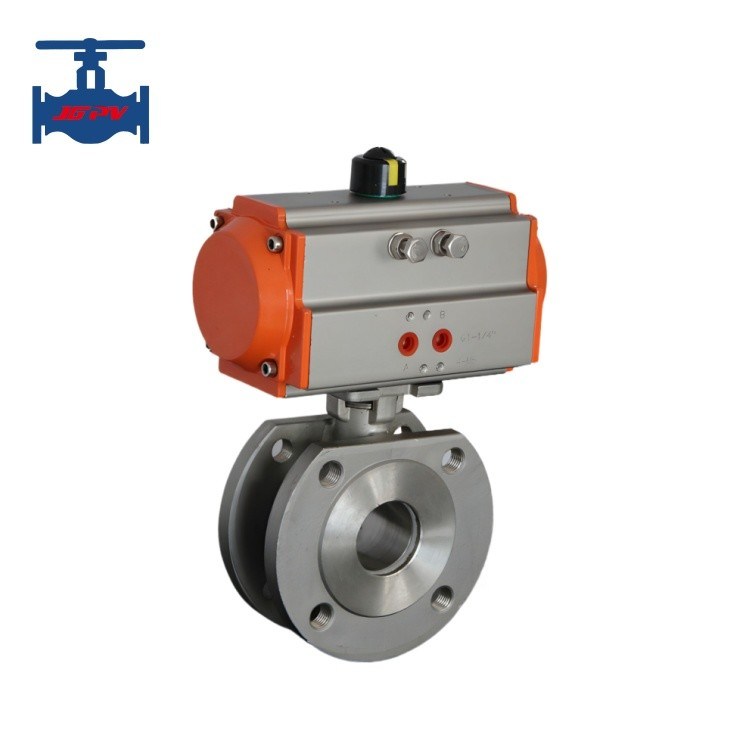

Valve à bille fine pneumatique

Points forts :Vanne à boisseau sphérique pneumatique mince

Présentation du produit :

Une vanne à boisseau sphérique pneumatique de type mince est une vanne où la sphère pivote de 90 ° autour d'un axe perpendiculaire au canal. Elle est composée

d'un actionneur pneumatique à double effet ou à simple effet (à ressort de rappel) de type piston et d'une structure de vanne de type O. Équipée

d'accessoires tels que des électrovannes, des régulateurs de filtre à air, des interrupteurs de fin de course (indicateurs de position de vanne) ou des positionneurs électro-pneumatiques

de vanne, elle permet un contrôle de régulation automatique ou un contrôle d'arrêt (deux positions) des fluides dans les processus

des canalisations.

Paramètres techniques du produit :

Caractéristiques du produit :

1. Les vannes à boisseau sphérique pneumatiques ont une faible résistance aux fluides, étant les plus petites de tous les types de vannes. Elles peuvent être rapidement et

facilement ouvertes/fermées, en utilisant de l'air comprimé comme source d'énergie pour entraîner la tige de la vanne par le biais d'une crémaillère et d'une transmission mécanique à engrenages

rotative de la sphère de 0 à 90 ° avec un couple de sortie en course angulaire pour effectuer rapidement les actions d'ouverture/fermeture ou

de régulation. Le canal du noyau de la sphère est plat et lisse, moins sujet au dépôt de fluide, ce qui permet le nettoyage des canalisations. Il

présente une structure simple, un poids léger et de bonnes performances d'étanchéité, servant d'unité d'actionnement pour les instruments dans les

systèmes de contrôle automatique.

2. Équipé d'un positionneur de vanne électro-pneumatique, utilisant des signaux électriques et de l'air comprimé comme source d'énergie, il accepte

des signaux de courant continu de 0 à 10 mA ou de 4 à 20 mA fournis par le système de contrôle. Le régulateur convertit l'air comprimé en air

signaux de pression de source pour l'entrée/la sortie, modifiant l'angle de rotation du noyau de la sphère pour obtenir une régulation proportionnelle.

3. Avec des électrovannes directionnelles et des indicateurs de position de vanne, utilisant une alimentation CA 220 V ou CC 24 V et

de l'air comprimé comme source d'énergie, il réalise un contrôle d'arrêt rapide (deux positions) des fluides.

4. L'actionneur pneumatique adopte une structure de conversion de cylindre de type piston et de bras de manivelle, offrant un couple de sortie important

et une taille compacte. Il utilise une conception étanche entièrement scellée avec un niveau de protection élevé. Le corps du cylindre est un miroir-

cylindre fini pour une lubrification sans huile, avec un faible coefficient de frottement, une résistance à la corrosion et une super durabilité/fiabilité.

Tous les roulements de transmission utilisent des roulements autolubrifiants limites pour une lubrification sans huile, garantissant aucune usure de l'arbre d'entraînement.
