Mettre en évidence:
Applications:: |
Généraux |
Type moyen:: |
Eau, vapeur et huile, etc. |
Montage du type :: |
Bâti direct |
Standard ou non standard:: |
La norme |
Flow way:: |
Deux voies |
Le déclenchement:: |
Manuel, électrique, pneumatique, automatique |
Performance d'étanchéité: |
Sélection |
Température de fonctionnement:: |
Température normale et température élevée |
Application de la pression:: |
Pression normale |
Garantie de qualité :: |
18 mois |

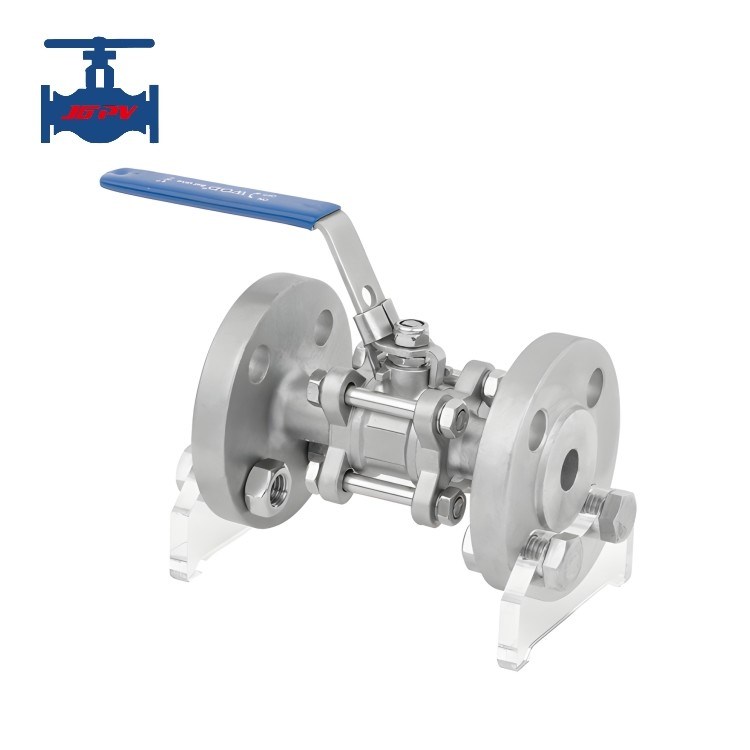

Vanne à boisseau sphérique à bride en trois parties
Les points forts:Ventilateur à bille à trois pièces
Introduction du produit:
Le corps de soupape d'une soupape à bille en trois pièces est composé d'un corps de soupape principal et de deux corps de soupape auxiliaires, d'où le nom
"valve à bille en trois pièces". Après que le noyau à bille et la tige de la valve ont été installés dans le corps de la valve principale, les corps de la valve auxiliaire sont
Il est équipé de sièges de vanne et les corps de vanne principal et auxiliaire sont reliés dans leur ensemble par des boulons.
Les vannes à billes dans les pipelines sont principalement utilisées pour couper, distribuer et changer la direction du débit
La valve à bille à trois pièces est un nouveau type de valve largement adopté.
débranchez les vis du corps de la vanne et retirez un boulon passant par la vanne principale
La rotation du corps principal de la vanne permet de remplacer l'anneau de joint du siège de la vanne.
Les corps de soupape auxiliaires restant sur le tuyau, il y a une
Il n'est pas nécessaire de démonter la valve à bille entière, ce qui réduit considérablement la charge de maintenance.
Paramètres techniques du produit:
|
Diamètre nominal DN (mm)
|
50 à 200
|
|
Précipitation nominale PN (MPa)
|
1.6
|
|
Pression d'essai (MPa)
|
Résistance (eau)
|
2.4
|
|
Envelopper (eau)
|
1.76
|
|
Principaux composants
|
Corps
|
Les produits de base doivent être présentés dans la boîte à outils.
|
|
Boule de soupape
|
Acier inoxydableAcier au carbone
|
|
Siège
|
PTFE
|
|
Emballage
|
Graphite souple
|
|
L'axe
|
2Cr13
|
|
La poignée
|
Fer ductile
|
|
Température de fonctionnement
|
≤ 150°C
|
|
Adapté au milieu
|
Eau, huile, vapeur
|
Caractéristiques du produit:
1- Haute fiabilité: la soupape à bille à trois pièces est dotée d'une structure compacte, d'excellentes performances d'étanchéité, d'un fonctionnement flexible,
et une maintenance pratique, assurant ainsi une fiabilité extrêmement élevée.
2Faible résistance au débit: avec une grande surface de scellemententre la boule et le siège de la vanne et un passage d'écoulement libre, il
a une faible résistance au débit et des caractéristiques de débit supérieures.
3Longue durée de vie: la friction minimale entre la boule et le siège de la vanne prolonge sa durée de vie.
4. Fonction pleine ouverture/fermeture: La vanne à bille en trois pièces peut réaliser des opérations pleine ouverture et pleine fermeture, facilitant des opérations précises
contrôle du débit moyen.
5. Large application: il convient à des conditions de travail spéciales telles que haute température, haute pression et corrosion
résistance, avec une excellente adaptabilité.
