Mettre en évidence:
Application:: |
General |
Medium Type:: |
Water, steam and oil etc. |
Mounting Type:: |
Direct Mount |
Standard Or Non-Standard:: |
Standard |
Flow way:: |
Two way |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
Working Temperature:: |
Normal Temperature And High Temperature |
Pressure Application:: |
Normal Pressure |
Quality Warranty:: |
18 Months |
Sealing Performance:: |
Sealing |

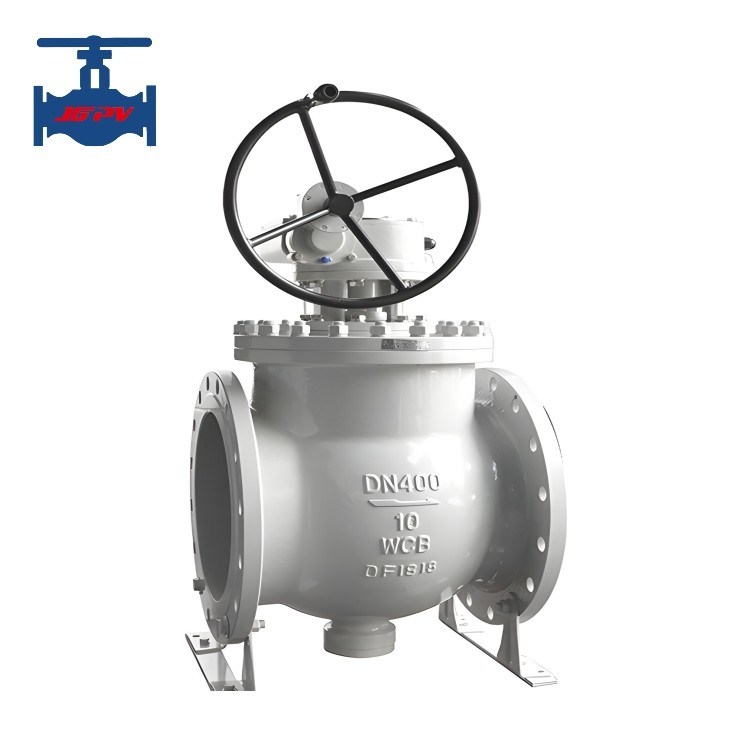

Valve hémisphérique excentrique d'entrée supérieure
Les points forts:Valve hémisphérique excentrique d'entrée supérieure
Introduction du produit:
Une valve à demi-balle excentrique fait référence à une valve où l'axe central du corps de la valve forme un décalage dimensionnel avec le
Il utilise une boule avec un cylindre en forme de cylindre, une paire d'étanchéité et une paire d'étanchéité.
le canal comme élément d'ouverture/fermeture, réalisant l'ouverture et la fermeture en faisant pivoter la boule autour de l'axe central du
Une valve à demi-ballon excentrique à entrée supérieure signifie que les composants internes sont installés et démontés à partir de la
L'avantage est que, pendant l'entretien, les accessoires de la vanne peuvent être remplacés sans enlever le
la soupape du pipeline.
Paramètres techniques du produit:
|
Diamètre nominal DN (mm)
|
50 à 200
|
|
Précipitation nominale PN (MPa)
|
1.6
|
|
Pression d'essai (MPa)
|
Résistance (eau)
|
2.4
|
|
Envelopper (eau)
|
1.76
|
|
Principaux composants
|
Corps
|
Les produits de base doivent être présentés dans la boîte à outils.
|
|
Boule de soupape
|
Acier inoxydableAcier au carbone
|
|
Siège
|
PTFE
|
|
Emballage
|
Graphite souple
|
|
L'axe
|
2Cr13
|
|
La poignée
|
Fer ductile
|
|
Température de fonctionnement
|
≤ 150°C
|
|
Adapté au milieu
|
Eau, huile, vapeur
|
Caractéristiques du produit:
1Lorsque la vanne est ouverte, le noyau de la vanne est situé dans la chambre à billes, permettant au fluide de circuler directement à travers.
dans une grande zone de débit, une faible résistance de débit, une perte de pression minimale et empêche les supports de se déposer dans la cavité du corps de la vanne.
2. Convient pour les supports à débit élevé. Le canal de débit droit et le vilebrequin excentrique rigide sont conçus pour
des vitesses de débit élevées, ce qui garantit l'absence de vibrations ou de bruit.
3. nécessite un couple de fonctionnement faible, complète l'ouverture/fermeture avec unRotation de 90 degrés pour un fonctionnement facile.
4. Elle est étanche avec des joints d'étanchéité à double excentrique.
l'avantage significatif de la valve à demi-balle.
5La paire d'étanchéité est résistante à l'usure avec une capacité de compensation, facilitant l'entretien
les sièges peuvent être ajustés ou remplacés.
6. Largement applicable aux pipelines pour l'eau, les eaux usées, les milieux contenant des particules fines, la vapeur, le gaz, le gaz naturel, le pétrole, etc.
