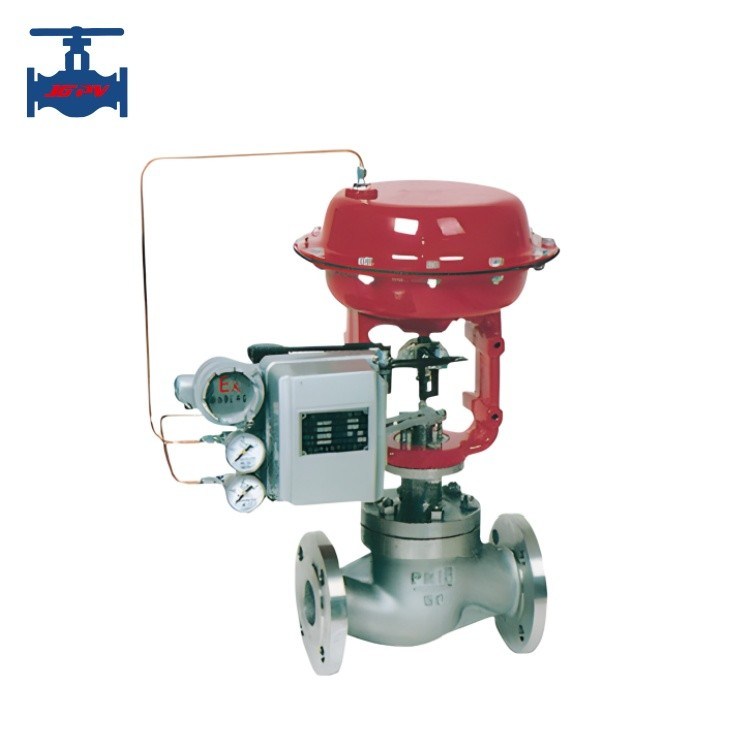

WCB CF8 CF8M Type de diaphragme pneumatique Valve de régulation de pression avec positionneur

WCB CF8 CF8M Type de diaphragme pneumatique Valve de régulation de pression avec positionneur

Introduction du produit:

une puissance de sortie supérieure à 1 kVA, mais n'excédant pas 1 kVA,SZJHM soupape régulatrice pneumatique à manche de diaphragme de précision et SZJHN soupape régulatrice pneumatique à double siège à diaphragme de précision, qui adopte une structure de guidage supérieur et est équipé d'un actionneur à plusieurs ressorts.faible perte de chute de pression, une grande capacité de vanne, des caractéristiques de débit précises et un démontage et un assemblage pratiques.et niveau liquide dans les gaz, liquides et autres supports pour maintenir une valeur donnée.Particulièrement adapté aux situations de travail où une petite fuite est admise et où la différence de pression entre l'avant et l'arrière de la vanne n'est pas significative.
Il existe différents types de vannes pneumatiques de régulation de la précision du diaphragme, y compris le type standard, le type de coupe régulatrice, le type d'étanchéité des tuyaux, le type d'isolation de la veste, etc.La pression nominale du produit comprend le PN16, 40 et 64; la plage de diamètre nominal est de DN20-300. Convient pour diverses températures de liquide allant de -200 °C à +560 °C. La norme de taux de fuite est de niveau IV ou VI,et les caractéristiques de débit sont linéaires ou en pourcentage égal


Paramètre technique du produit:



Caractéristiques du produit:

1Les caractéristiques d'entrée-sortie de l'actionneur de la vanne de régulation du diaphragme pneumatique montrent une relation linéaire, c'est-à-direil existe une relation linéaire entre le déplacement de sortie et la pression du signal d'entréeLe déplacement de sortie est appelé le coup et est affiché sur le tableau d'affichage du coup.Certains actionneurs de réaction installent également des affichages de position de la vanne sur la partie supérieure de la capsule pour afficher la position de la vanneIl existe six spécifications pour la course des actionneurs de soupape de commande de diaphragme pneumatique domestique, y compris 10 mm, 16 mm, 25 mm, 40 mm, 60 mm et 100 mm.
2La surface effective du diaphragme de l'actionneur est directement proportionnelle à la poussée, et plus la surface effective est grande, plus la poussée de l'actionneur est grande.
3La structure des actionneurs positifs et négatifs est fondamentalement la même, composée d'un couvercle de diaphragme supérieur, d'un couvercle de diaphragme inférieur, d'une membrane, d'une tige de poussée, d'un ressort,composants de réglage, un support, et un panneau d'affichage.
4La principale différence entre la structure des actionneurs positifs et négatifs réside dans le fait que le signal d'entrée de l'actionneur négatif est situé dans la partie inférieure de la boîte de diaphragme.et la tige de poussée sortante est également située à la partie inférieureEn raison de la bonne étanchéité du diaphragme, il n'est pas nécessaire de sceller à la sortie de la soupape.
5La force initiale du ressort peut être modifiée en ajustant l'élément de réglage, modifiant ainsi la poussée de l'actionneur.
6La vanne de commande pneumatique du diaphragme peut être équipée d'un dispositif d'auto-verrouillage permettant d'obtenir l'auto-verrouillage et le positionnement de la vanne de commande.
7. Des positionneurs de vanne peuvent être ajoutés pour obtenir la détection et la rétroaction de la position de la vanne, améliorant ainsi les performances de contrôle.
8Un dispositif de conversion de déplacement peut être ajouté à la vanne de commande du diaphragme pneumatique pour convertir le déplacement linéaire en déplacement angulaire, qui est utilisé pour faire pivoter le corps de la vanne.
9La soupape de commande du diaphragme pneumatique peut être équipée d'un mécanisme à roue manuelle, qui peut être utilisé pour le fonctionnement de dégradation en cas de panne de commande automatique, améliorant la fiabilité du système.
