Mettre en évidence:
CF8 Valve de commande électrique
, Valve de commande électrique WCB
, Valve de régulation de pression à double siège
WCB CF8 soupape de régulation électrique à double siège régulateur de pression
WCB CF8 soupape de régulation de pression électrique à double siège
Introduction du produit:

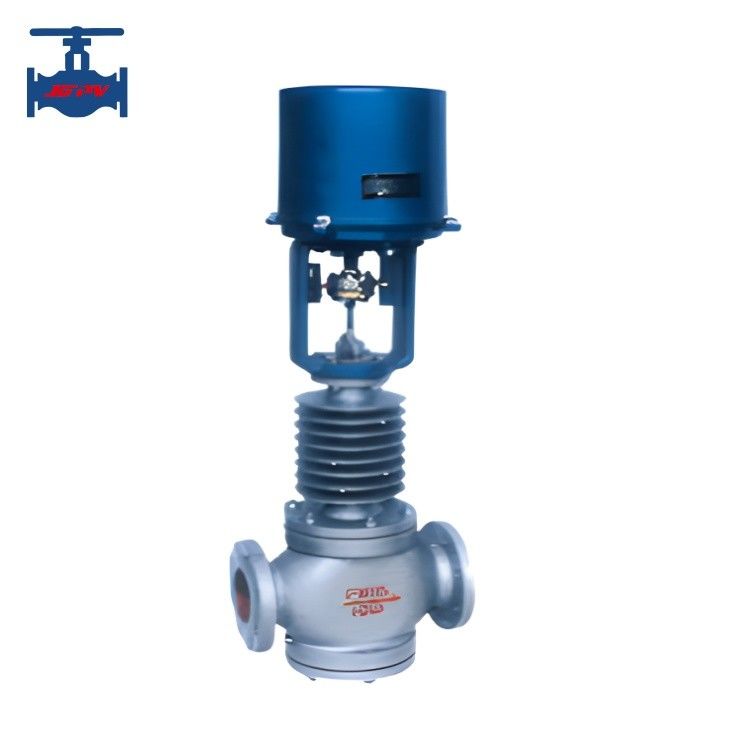

La soupape de régulation électrique ZDLN électronique à double siège à traction directe adopte une structure à double guidage et est équipée d'un actionneur électrique à traction directe électronique de la série 9610L.Il présente les avantages d'une structure compacte, légère, action sensible, grande capacité de soupape, caractéristiques de débit précises, et démontage et montage pratiques.et vapeurs, il est vrai que les paramètres de processus tels que la pression, le débit, la température et le niveau du liquide sont maintenus aux valeurs données.fuite admissible, et pas très propres conditions.
Il existe différents types de soupapes de régulation électriques ZDLN à double siège, y compris le type standard, le type d'étanchéité basse, le type d'isolation de la veste, etc.La pression nominale du produit comprend le PN16, 40 et 64; la plage de diamètre nominal est de DN25-400. Les températures de fluide applicables varient de -250 °C à +560 °C dans différents grades. La norme de fuite est de niveau II ou IV.La caractéristique de débit est linéaire ou égale en pourcentage
Paramètre technique du produit:
| DN (mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
Coefficient de débit nominal
Quatre chiffres |
Légère |
12.1 |
19.4 |
30.3 |
48.3 |
75.9 |
121 |
193.6 |
302.5 |
484 |
759 |
1210 |
1936 |
2920 |
| Pourcentage égal |
11 |
17.6 |
27.5 |
44 |
69.3 |
110 |
176 |
275 |
440 |
693 |
1100 |
1760 |
2700 |
| Traction L (mm) |
16 |
25 |
40 |
60 |
120 |
| Précipitation nominale PN ((MPa) |
1.6,4.0,6.4 |
| Caractéristiques inhérentes au débit |
Pourcentage linéaire et égal |
| Ratio d'ajustement inhérent R |
50:1 |
| Région du signal ((mA.DC)) |
0 ¢10,4 ¢20 |
| Voltage de l'alimentation |
220 V, 50 Hz |
| Mode d'action |
En cas de dysfonctionnement: position entièrement ouverte, entièrement fermée, auto-verrouillage |
| Faillite admissible ((1/h) |
10- 3× capacité nominale de la vanne |
Température de fonctionnement
t( °C) |
Température normale |
-20 ¢200, -40 ¢250, -60 ¢250 |
| Dissipation de chaleur |
-40 ¢ 450, -60 ¢ 450 |
| Température élevée |
450 ¥650 |
| Basse température |
-60-100, 100-200, 200-250 |
Caractéristiques du produit:
1, structure à double siège
La soupape de régulation à double siège à double siège adopte une structure à double siège qui peut équilibrer la pression de deux surfaces d'étanchéité,réduisant ainsi l'usure de la surface d'étanchéité et améliorant les performances d'étanchéitéLa structure à double siège peut également supporter des débits plus élevés, ce qui est bénéfique pour réduire les pertes de pression et améliorer le flux de débit.
2Trafic encombré
La trajectoire d'écoulement d'une soupape de régulation à double siège droite est généralement plus courte, avec une plus grande surface de section transversale de l'écoulement,qui peut atteindre un flux de débit plus important et convient aux applications à débit élevé.
3, Large plage de réglage
La soupape de régulation directe à double siège a une large gamme de réglages et peut être utilisée pour régler divers supports et conditions de travail.et peut obtenir une régulation précise du débit.
4, Large application
Les soupapes de régulation directes à double siège conviennent à divers supports, y compris les liquides, les gaz, les vapeurs, etc.produits chimiques, métallurgie, électricité, chauffage, etc.
En bref, la soupape de commande à double siège à double siège adopte une structure à double siège, avec un débit élevé, une large plage de réglage et une large applicabilité, ce qui en fait une excellente soupape de commande.Largement utilisé dans divers domaines, il joue un rôle important dans la régulation du débit.
