Valve de régulation de débit proportionnelle électrique intelligente à un seul siège à résistance à l'explosion en acier inoxydable

Détails du produit

Lieu d'origine: Chine

Nom de marque: JGPV

Conditions de paiement et d'expédition

Quantité de commande min: 1SET

Détails d'emballage: Emballage de sécurité de la boîte en contreplaqué

Délai de livraison: 14 jours

Conditions de paiement: LC, T/T, Western Union

Capacité d'approvisionnement: 500 set par mois

Obtenez le meilleur prix

Détails du produit

Description du produit

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                Valve de commande électrique en acier inoxydable, Valve de contrôle intelligente antidéflagrante, Vanne de contrôle de débit proportionnel à siège unique


Application::	Général	Certificat::	ISO9001, ISO14001
Type moyen::	Eau, vapeur et pétrole, etc.	Connexion::	Fileté / à brides / soudé
Standard ou non standard::	Standard	Voie d'écoulement::	Dans les deux sens
Actionnement::	Manuel, électrique, pneumatique, automatique	Performances d'étanchéité::	scellage
Température de fonctionnement ::	Température normale et température élevée	Application de pression::	pression normale
Garantie de qualité::	18 mois

Application::	Général
Certificat::	ISO9001, ISO14001
Type moyen::	Eau, vapeur et pétrole, etc.
Connexion::	Fileté / à brides / soudé
Standard ou non standard::	Standard
Voie d'écoulement::	Dans les deux sens
Actionnement::	Manuel, électrique, pneumatique, automatique
Performances d'étanchéité::	scellage
Température de fonctionnement ::	Température normale et température élevée
Application de pression::	pression normale
Garantie de qualité::	18 mois

Valve de régulation de débit proportionnelle électrique intelligente à un seul siège à résistance à l'explosion en acier inoxydable

Valve de commande électrique - Valve de commande à température de vapeur intelligente en acier inoxydable à débit proportionnel en acier moulé à siège unique à résistance à l'explosion

Valve de commande électrique, en acier inoxydable, à température de vapeur intelligente, à débit proportionnel

Introduction du produit

La soupape de régulation électronique à manche électrique ZDLM est composée d'un actionneur électrique entièrement électronique à course droite et d'une soupape à manche équilibrée à faible résistance de débit.Il a une structure compacte, léger, action sensible, canal de fluide en forme de S, faible perte de pression, grande capacité de soupape, caractéristiques de débit précises,et peut recevoir directement les signaux de commande des instruments de régulation (4-20mA DC, 0-10mA DC ou 1-5V DC) et une alimentation électrique monophasique pour contrôler le fonctionnement, permettant une régulation et un contrôle automatiques des supports fluides du pipeline de processus.Il est largement utilisé pour le contrôle précis des paramètres de processus tels que la pression, débit, température, niveau de liquide, etc. du gaz, du liquide, de la vapeur et d'autres milieux pour les maintenir à des valeurs données.Il s'agit d'une nouvelle génération de produits de vannes de régulation universelles conformes aux normes CEI.

Spécifications techniques

Paramètre	Les spécifications
Diamètre nominal DN (mm)	20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 Les résultats de l'analyse sont les suivants:
Coefficient de débit nominal Kv	Ligne droite: 1,8-1760; pourcentage égal: 1,6-1600
Voyage nommé L (mm)	10, 16, 25, 40, 60, 100
Précipitation nominale PN (MPa)	1.6, 4.0, 6.4
Caractéristique de débit inhérente	Ligne droite, pourcentage égal
Ratio réglable inhérent R	50:1
Taux de fuite du permis	Un siège: étanchéité dure: classe IV, étanchéité douce: classe VI Réservoir: étanchéité dure: grade II, étanchéité douce: grade VI
Température de fonctionnement (°C)	-20-200, -40-250, -40-450, -60-450 Je vous en prie.
Région du signal (mA.DC)	0 à 10, 4 à 20
Voltage de l'alimentation électrique	220 V, 50 Hz
Mode d'action	En cas de dysfonctionnement: position entièrement fermée, entièrement ouverte, auto-verrouillage

Caractéristiques du produit

La soupape de régulation électronique à manche électrique ZDLM est l'unité d'exécution de l'instrument dans le système de commande d'automatisation.Il est alimenté par une tension d'alimentation AC220V et reçoit des signaux de courant ou de tension (4-20mA, 0-10mA ou 1-5VDC) du DCS, du système PLC ou des instruments de régulation, des opérateurs, etc. pour contrôler le fonctionnement.
La soupape de régulation à manchon électrique ZDLM peut être divisée en fonction de son mode de fonctionnement: effet positif (type électrique fermé normalement ouvert) et réaction (type électrique ouvert normalement fermé).
La soupape de régulation à manche électrique ZDLM est une soupape sphérique coulée à manche droite avec un noyau de soupape équilibré, qui présente une faible force déséquilibrée et un fonctionnement stable.Il convient aux environnements de travail avec une grande différence de pression et une fuite légèrement importante avant et après la vanne.
La soupape à manche à faible résistance à l'écoulement adopte une structure de noyau de soupape à cage d'équilibre de pression.et un certain trou de fenêtre caractéristique est précision usinéeIl est guidé par le cercle intérieur et le haut du manche, de sorte que la force déséquilibrée sur la tige de la vanne est très faible, le fonctionnement est stable et les performances sont bonnes.
En modifiant la conception de la forme du noyau de vanne, différentes formes de fenêtre du noyau de vanne donneront lieu à des valeurs de débit différentes: pourcentage équivalent (logarithmique), linéaire.
Cette série de produits est largement utilisée dans l'automatisation et la télécommande de processus de production industriels tels que la chimie, le pétrole, la métallurgie, les centrales électriques, les textiles, la fabrication du papier,et pharmaceutiques.

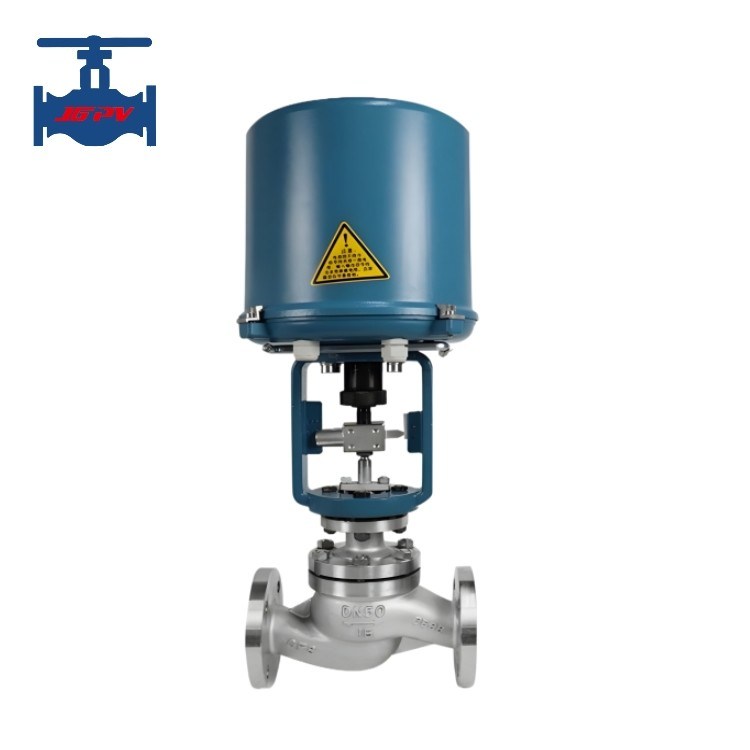

Images du produit
