Détails du produit
Lieu d'origine: Chine
Nom de marque: JGPV
Numéro de modèle: Le nombre de véhicules à moteur est déterminé en fonction de l'échantillon.
Conditions de paiement et d'expédition
Quantité de commande min: 1 série
Prix: USD339/Set to USD7999.9/Set
Détails d'emballage: Emballage de sécurité de boîtes en contreplaqué
Délai de livraison: deux semaines
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 500 réglés par mois
Standard ou non standard: |
La norme |
Application du projet: |
Généraux |
Caractéristiques du produit: |
Ventilateurs de commande pour l'automatisation industrielle |
Objectif: |
Combinaison des flux |
La structure: |
Le diaphragme |
Bateaux de fabrication: |
Le casting |
Direction du débit: |
Il y a trois façons. |
Type de support: |
Eau, vapeur et huile, etc. |
Taille du port: |
3/4 " - 12 " |
Connexion: |
Brides |
Nom: |
Soupape de commande pneumatique de diaphragme |
Standard ou non standard: |
La norme |
Application du projet: |
Généraux |
Caractéristiques du produit: |
Ventilateurs de commande pour l'automatisation industrielle |
Objectif: |
Combinaison des flux |
La structure: |
Le diaphragme |
Bateaux de fabrication: |
Le casting |
Direction du débit: |
Il y a trois façons. |
Type de support: |
Eau, vapeur et huile, etc. |
Taille du port: |
3/4 " - 12 " |
Connexion: |
Brides |
Nom: |
Soupape de commande pneumatique de diaphragme |

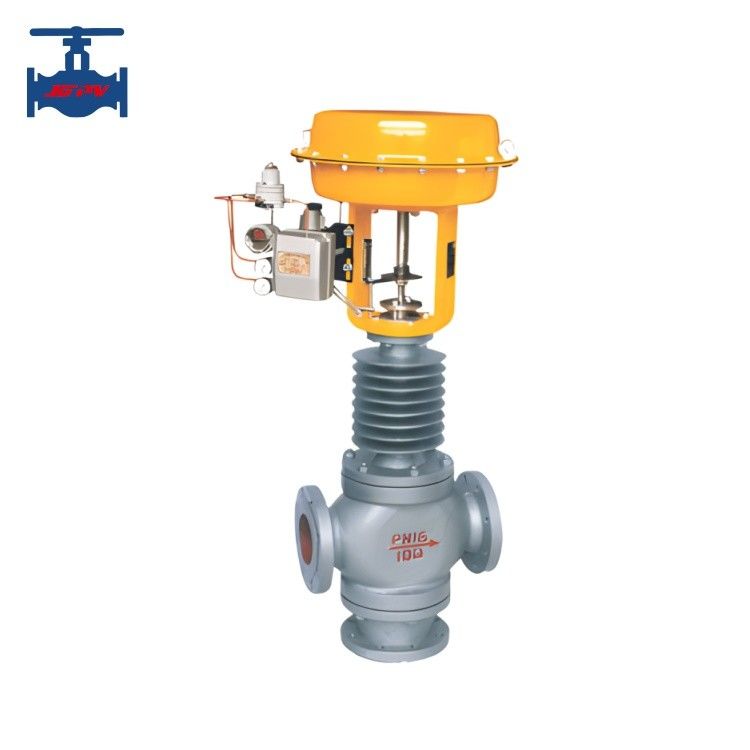

Valve de régulation de débit combinée à trois voies du diaphragme pneumatique WCB CF8
Introduction du produit:
Le pneumatique SZJHQle diaphragmeune soupape de régulation de débit combinée à trois voies et le système pneumatique SZJHXle diaphragmesoupape de régulation de détournement à trois voies, quiadoptersun guidage cylindrique en forme de fenêtre en forme de cœur de soupape, différent du guidage en forme de manchon du cœur de soupape en forme de piston, équipé d'un actionneur à plusieurs ressorts,Il a les avantages d'une structure simple., léger, de petit volume, et pratique à démonter et à assembler, largement utilisé dans les processus de contrôle précis des gaz, liquides et autres supports, tels que le maintien de la pression, du débit,température, et le niveau de liquide à des valeurs données. Convient pour diviser un fluide en deux flux par une vanne à trois voies ou fusionner deux fluides en un fluide par une vanne à trois voies.
Il y a deux types de pneumatiquele diaphragmeLes pressions nominales comprennent les pressions PN16, 40 et 64; la plage de diamètre nominal est de DN25-300.La température du fluide applicable varie de -60 °C à +450 °CLa norme de fuite est de niveau IV. Il existe deux types de caractéristiques de débit: droit et parabolique.
Paramètre technique du produit:
| DN (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| Coefficient de débit Quatre chiffres |
Fusion | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
| Diverger | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | ||||||
| Le nombre de coups L (mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
| Surface effective de la membrane Ae (((cm2) | 280 | 400 | 600 | 1000 | 1600 | ||||||||
| Précipitation nominale PN ((MPa) | 1.6, 4.0, 6.4 | ||||||||||||
| Caractéristiques inhérentes au débit | Linière et parabole | ||||||||||||
| Ratio réglable par nature R | 30:1 | ||||||||||||
| Température de fonctionnement T ((°C) | Type normal: acier coulé -40 ¥250, acier inoxydable -60 ¥250 Type de dissipation thermique: acier moulé 40 ̊450, acier inoxydable 60 ̊450 |
||||||||||||
| Différence de température entre deux milieux ((°C) | Acier fondu et acier inoxydable ≤ 200 | ||||||||||||
| Région du signal Pr ((kpa) | 20 ¢ 100 | ||||||||||||
| Pression de la source d'air Ps ((MPa) | 0.14 à 0.4 | ||||||||||||
| Fuite autorisée l/h | 10- 4×Capacité nominale de la vanne | ||||||||||||
| Différence de pression admissible △P(MPa | 0.86 | 0.75 | 0.48 | 0.31 | 0.27 | 0.18 | 0.11 | 0.12 | 0.09 | ||||
Caractéristiques du produit:
La vanne de régulation et de commande pneumatique du diaphragme est un équipement de régulation largement utilisé dans le domaine de l'automatisation industrielle, avec des avantages tels que la structure compacte, une haute précision de réglage,facilité d'utilisationIl utilise l'air comprimé ou le gaz d'azote comme source d'alimentation pour entraîner l'ouverture et la fermeture de la vanne de commande du diaphragme,obtenir un contrôle précis des paramètres tels que le débit et la pression du milieu fluide et de ses caractéristiques comme ci-dessous,
1. Conception compacte et poids léger, facile à démonter et à réparer, et peut être installé dans n'importe quelle position.
2La structure est simple et compacte, avec une rotation de 90° pour une ouverture et une fermeture rapides.
3Faible couple de fonctionnement, économie de main-d'œuvre et poids léger.
4Obtenir un scellement complet et zéro fuite de gaz.
5Le choix de différents matériaux de composants peut être appliqué à divers supports.
6Les caractéristiques de débit ont tendance à être linéaires et les performances de régulation sont bonnes.
7Le nombre de tests d'ouverture et de fermeture peut atteindre dix mille fois, avec une longue durée de vie.
8Tous les pipelines qui utilisent des vannes de porte, des vannes de globe, des vannes de prise, des vannes de tuyau et des vannes de diaphragme,en particulier dans les systèmes de protection contre les incendies des immeubles de grande hauteur et les systèmes de pipelines qui nécessitent l'affichage de l'état d'allumage/d'arrêt de la vanne, peut être remplacé par cette vanne.
